摄像头安防监控系统拓扑图

时间：2020-09-02 来源：成都万全电子监控安装公司浏览：3642次

摄像头安防监控系统拓扑图

大家都知道摄像头安防监控系统是由前端监控摄像头、传输设备、控制存储设备、显示设备构成。但是这些设备是如何达到我们想要的功能呢？今天我们就来说说摄像头安防监控系统的拓扑图，也叫示意图。

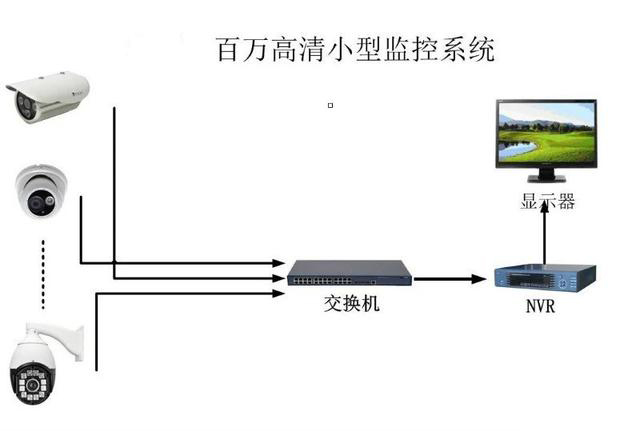

小型安防监控系统拓扑图

小型摄像头安防监控系统拓扑图

我们先看一个比较简单的摄像头安防监控系统拓扑图，这个也是大家平常接触最多的。适用于家庭安防监控系统，小型超市监控系统。其主要设备由监控摄像头、交换机、NVR硬盘录像机、显示器构成。监控摄像头负责采集前端图像数据，交换机将音视频信号传输到NVR硬盘录像机，最后经由显示器展示出前端的画面，这就是摄像头安防监控系统的工作原理。

大型安防监控系统拓扑图

大型摄像头安防监控系统拓扑图

如果单单从大型摄像头安防监控系统的原理图上看，其实它与小型监控系统的差距并不是很大，只是多了一个数字矩阵、电视墙、管理服务器和IPSAN。但是实际施工过程中比小型监控系统的要求更高，组网更复杂。那么大型摄像头安防监控系统中数字矩阵和电视墙可以看做是一套显示设备，他们两个是相互依存的。意思是若要使用电视墙，就必须要有视频矩阵。管理服务器是对整个安防监控系统的控制工具，可以对单个摄像头进行设置更改，也可以对整个监控系统进行各种设置。IPSAN是存储服务器，负责存储视频监控录像，它比硬盘录像机更加稳定，同时还可以设置热备份功能，防止监控录像丢失。

大型安防监控系统与小型安防监控系统在原理图上并没有太大的差异，但是在整个方案设计和设备选择，以及施工过程是有着非常大的差异的。大型安防监控系统由于监控点位数量较多、安装环境复杂、传输距离较远，不仅要考虑到线材在长距离传输时的信号衰减问题，同时也要考虑到监控传输带宽的问题，也就是组网的问题。另外，在大型案件监控系统施工过程中，由于现场环境复杂，在施工过程中还可以会涉及到破土施工，如果是市政道路，那就还需要办理相关的手续。因此，大小安防监控系统原理图看似和小型安防监控系统原理图区别不大，但实际遇到的问题远远大于小型安防监控系统。
