POE中继器

支持1进1出、1进2出POE中继功能；

PSE输出口支持EXTEND模式，拨码使能后，单级网络传输距离可达250m；

1进1出，标准超5类网线，100Mbps模式，支持4级级联，最远传输距离可达500m（末端功耗<5W）；EXTEND模式，最远传输距离可达500m （末端功耗<5W）；

POE输出支持IEEE802.3at、IEEE802.3af标准；

10/100BaseT（X）（RJ45接口）；

支持IEEE802.3、IEEE802.3u、IEEE802.3x网络标准；

存储和转发交换方式；

数据交换延时小于5us；

宽温型号工作温度范围，-30~70˚C；

坚固式高强度金属外壳



咨询热线

13308234525

产品详情 详细参数

POE中继器，用于安防监控工程中网络设备的组网连接。产品主要用于前端，配合IPC及接入层POE交换机使用，在网线距离大于100m时，可通过本设备中继延长网络及POE信号，将前端网络设备信号传输到中心。

功能特性

• 支持1进1出、1进2出POE中继功能；

• PSE输出口支持EXTEND模式，拨码使能后，单级网络传输距离可达250m；

• 1进1出，标准超5类网线，100Mbps模式，支持4级级联，最远传输距离可达500m（末端功耗<5W）；EXTEND模式，最远传输距离可达500m （末端功耗<5W）；

• POE输出支持IEEE802.3at、IEEE802.3af标准；

• 10/100BaseT（X）（RJ45接口）；

• 支持IEEE802.3、IEEE802.3u、IEEE802.3x网络标准；

• 存储和转发交换方式；

• 数据交换延时小于5us；

• 宽温型号工作温度范围，-30~70˚C；

• 坚固式高强度金属外壳。



典型应用

应用一：1进2出模式

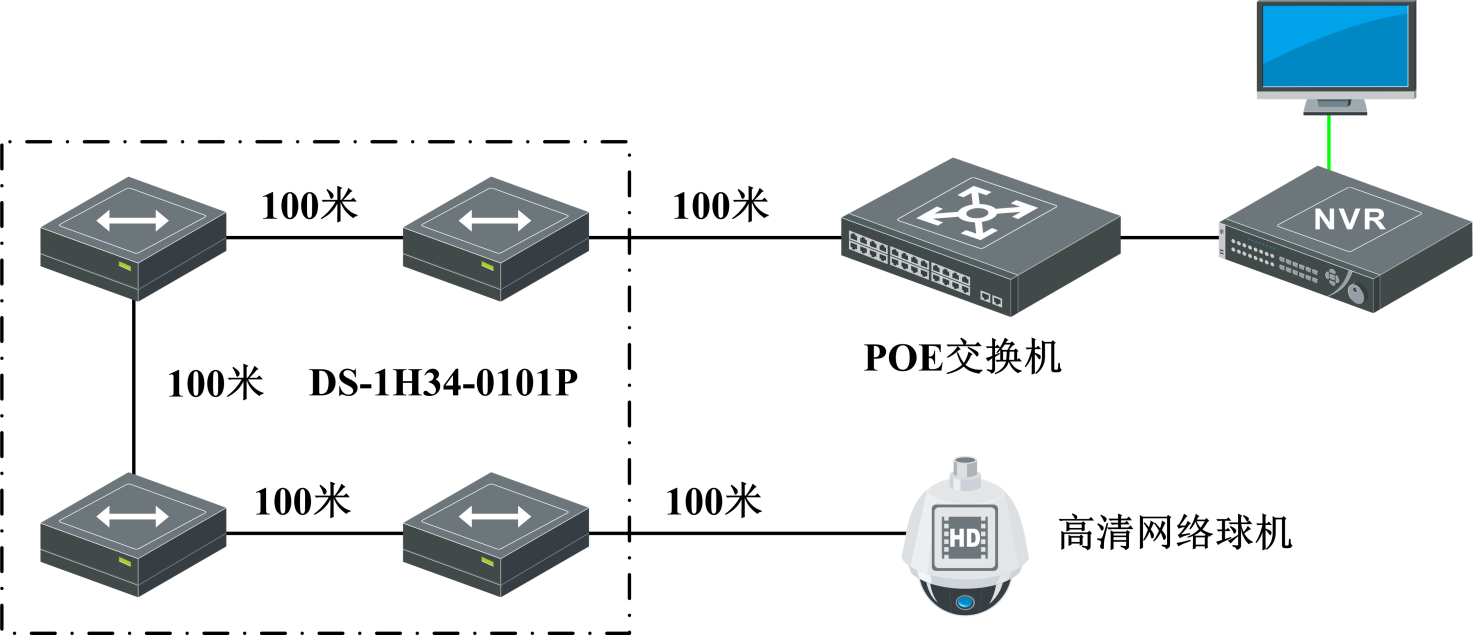

应用二：100Mbps模式级联（EXTEND模式OFF）


说明：IPC功率<5W



应用三：10Mbps模式（EXTEND模式ON）



说明：
IPC功率<5W，POE交换机端口需配置成10Mbps。
EXTEND模式不支持级联。















POE中继器输入1路百兆IEEE 802.3at标准PD接入
输出2路百兆IEEE 802.3af标准PSE输出
平均无故障时间100000小时
功耗＜2W
工作湿度10%～90%
工作温度-30℃～70℃
尺寸71.6mm(宽)×26.1mm(高)×95.54mm(深)
重量0.3kg
静电抗扰度(ESD)接触放电：±7KV
空气放电：±9KV
浪涌抗扰度(Surge)电源端口：线-地±2KV，线-线1KV
网络端口：线-地±4KV
电快速瞬变脉冲群(EFT)网络端口：±2KV
