监控系统相信大家都不陌生，甚至有些人自己家里、办公场所都安装了监控摄像头。安装监控系统可以实现远程实时监控、录像回放等功能，可以监控系统就是现代的“千里眼、顺风耳”。在观看监控画面时，不知道你有没有遇到监控画面畸变的情况呢？今天我们就来聊聊这个话题。

什么是监控画面畸变

监控画面畸变是指使用摄像机时，场景中实际水平或竖直的物体，从图像上看却发生了形变，这种监控画面与实际现场不相符的情况，就是由于监控画面畸变导致的。

监控画面畸变产生的原因

画面畸变的产生和摄像头镜头焦距有很大关系。监控摄像头的镜头是由若干组凸和凹透镜构成。由于镜头焦平面上不同区域对影像的放大率不同，因而形成的画面会存在扭曲变形现象。这种变形的程度从画面中心至画面边缘依次递增,主要在画面边缘反映得较明显，可以说所有镜头都存在或多或少畸变的问题，畸变属于成像的几何失真。

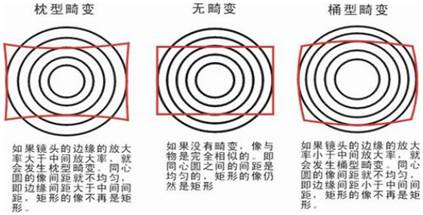

常见的画面畸变可以分为两种：桶形畸变和枕形畸变。最常见的是桶行畸变现象，一般小于6mm的广角镜头会有明显的桶形畸变，而且越趋于广角，其畸变表现越明显。

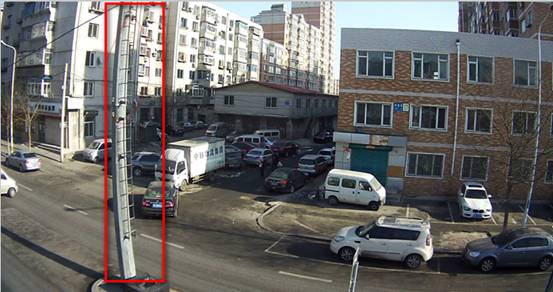

桶形畸变的产生：使用广角镜头或变焦镜头的广角端时最容易产生桶形畸变。

枕形畸变：使用长焦镜头和变焦镜头的长焦端时最容易产生枕形畸变。

监控画面畸和镜头焦距成反比，镜头焦距越小，其畸变越大；畸变和传感器Sensor的有效成像靶面宽度成正比，Sensor成像宽度越大，畸变越大；相同焦距情况下，镜头视场角越大，其畸变越大。 越靠镜头中心取景，图像畸变现象越小。

解决画面畸变的方法

文中已经提到画面畸变在相同的焦距下，镜头的视角越大畸变越大。因此在固定拍摄距离的情况下，可以适当选择大焦距的镜头，缩小镜头视角，这样就会降低画面畸变的情况。
