超市监控安装方案、商场监控系统方案

时间:2019-06-20    来源:本站    浏览:2070次



超市监控安装方案、商场监控系统方案


一、 概述


     数字电视监控系统,是集实时图像监控和录像、图像技术处理、报警信号处理、多媒体技术和数字硬盘录像为一体的综合监控管理系统,它的建立和使用,使安保人员和主管人员不必亲临现场,就可将现场情况尽收眼底,极大地提高了工作效率,并能事后查找当时发生的情况,为领导决策提供准确、及时、有效的信息服务。 本方案主要就设计要求、设计依据进行了确认,同时根据要求和依据对现场位置、器材和控制室的配置和实现的目的进行组合设计来完成方案的设计主体,同时确定系统的主要设计依据、技术指标,并对机房的控制台根据实际需要进行设计。根据设计我们对产品的选用要求、功能进行描述,同时就方案的实施估算整个工程费用。


二、 设计要求


1. 采用了当今世界最先进的计算机全数字化压缩监控系统和传统的监控系统相结合,形成一套合理的安保闭路电脑监控系统。


2. 安装在超市的摄像机,能较清楚的看到现场人员的状况。3. 系统对图像记录应采用计算机数字硬盘进行全实时录像,清晰而无遗漏。4. 系统具有可扩展性。系统可靠性高、寿命长、维修方便。


超市监控安装方案、商场监控系统方案


三、 设计依据


本工程的安装符合但不仅限于下列法定根据及其他规则:


《工业电视系统工程设计规范》(GBJ115-87)


《民用闭路监控电视工程技术规范》(GB50198-94)


《安全防范工程程序技术规范》(GA/T75-94)


《保安电视监控工程技术规范》


《工业企业通讯接地设计规范》(GBJ79-85)


《电器装置安装工程接地装置施工及验收规范》(GB50169-92)


四、 监控系统


    监控系统,是用于安全防范及管理的一种图像监视应用技术。采集有价值的图像信息,了解突发事件决策条件。同时,对事件备案,提供有效的资料和证据。


1. 数字监控系统具有传统的"模拟"方式的监控系统无法比拟的优点,取代了传统的"模拟"的控制系统所需的大量监视器、录像机、图象处理器、视频切换器及矩阵系统等设备,使得系统简单化,而且大大提高了系统的可*性。计算机数字监控系统所摄对象的图像,通过数字压缩技术录存于计算机硬盘中,对被监控对象自动的永不间断地进行录像,存储的图像在硬盘录满之后,会自动循环删除。系统根据用户设置的工作表,则自动循环,不需人工干预,实现全自动化管理,从根本上实现无人值守。系统一旦遇到断电时,供电后可以自动恢复工作。系统可以随时方便、实时地检索、回放记录存储的图像,可按时间、摄像机进行检索和回放。由于采用了先进的数字处理技术,使得图像显示质量更高,回放图像稳定、清晰,可反复读写,不存在传统监控系统中所存在的录像带的信号衰减和磨损问题,以及不需添置和保存大量的录像带。系统克服传统系统的不足,具有良好的人机接口,使操作更简单易学,更加直观,日常维护更加容易。系统可以通过现成的局域网进行网络传输,与其它计算机相联,网上的计算机根据优先级别可以观看和控制监控系统。超室的控制系统采用系列多路数字硬盘监控系统。该系统集成了多画面显示、图像压缩编码/恢复译码、数字录像/实时回放、影像备份/还原及摄像报警控制等多种功能,可满足现代安防的全面功能要求;全中文菜单设置和多功能操作(监视显示、录像存盘、搜索回放、影像备份、网络传输和摄像控制同步进行),使操作十分简便;采用H.265压缩技术和运动检测技术,降低图像的平均帧资料量,节省了硬盘容量;智能搜索功能使重放事件图像变得十分简单快捷,大大缩短了搜寻时间;用户可以通过局域网进行网络存储、图像回放、镜头控制,可构成网络化大规模监控系统;可彻底取代传统模拟监控系统中的多画面处理器、长时间录像机、视频打印机等设备,而且操作简单,稳定可靠,使用寿命长,系统造价及长期管理,维护费用低,是目前最先进的数字化监控设备,代表着数字化安防技术发展的方向。

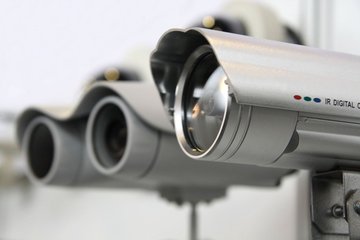

2、摄像机的配置及性能目前摄像机的结构和技术趋于小型化、高性能、低功耗。在性能方面的提高反映在高清晰度、智能背光处理、自动色彩灰度补偿、电子变焦等方面。当今社会电子技术的飞速发展,技术推陈出新,新旧更替加快,任何系统的先进优势很难保持长久。因此在设备的选型上,应考虑实用性和可靠性,同时还应考虑系统的可维护性。摄像云台控制使一台摄像机能观察多个方位,附件包括控制观察方向的云台和对不同景深观察对象调焦的变焦镜头。摄像机采用高清晰度彩色摄像机。


3、图象处理和记录在系统的设计要求中,强调了所有图像应全部实时记录在案,以备察看。在设计中将采用一台32路数字硬盘录像机,实时存储在硬盘上,保证记录图像的高度完整性,以便提取。在图像的显示方面采用1台52寸彩色液晶监视器来分别显示32个图像,全面监视整个区域的情况。




五、 主要产品性能指标


1.多功能,智能型操作:监视/录像/回放/传输/控制可并行工作,智能化程度高


2.实时视频显示:每路图像实时显示,充分满足现场实时监视的要求,可3.4/6/8/9/16/32画面显示


4.实时音视频录像:4-32路音视频实时录像,音视频同步好


5.视频运动检测:设定防范探测区域和灵敏度,防范区有移动目标时可自动进行录像


6.压缩方式:采用H.265压缩方式


7.多种录像方式:定时录像方式/报警录像方式/移动侦测录像方式


8.智能搜索/直观回放:利用时间日期表/报警事件/视频移动探测进行搜索回放


9.手动/自动备份功能


10.自动备份提示最后备份时间(可改变),可在不停止录像的情况下自


11.动进行备份;手动备份要求用户输入时间段,然后进行手动备份


12.摄像控制功能:本地及遥距控制全方位云台/镜头/预置功能


13.接警/报警联动:可外接4/8/16/32路报警输入,2路继电器输出


14.图像监视:多画面显示/循环切换显示,实时,延时显示


15.移动侦测:跟踪视频图像的变化,报警录像


16.录像模式设置:实时录像、定时录像、事件录像


17.实时录像:所有信道并行全帧速录像


18.多功能操作:支持边录边监视,边录边回放


19.安全访问:完备的系统访问安全措施


20.容量自动检测:软件检测硬盘容量,直观显示可用硬盘空间智能搜索


21.回放操作:播放、暂停、快进、快倒、开始、结尾、逐帧


22.存储:数字图象存储,长期保存,频繁回放,图像始终如一





六、 监控机房的布置及要求


1.监控机房的控制台侧、背面与墙距离不小于0.8M,便于检修。


2.电缆从机架、控制台底部引入,并成捆绑扎。


3.机房内设有防静电地板,架空铺设,离地300mm,机房温度控制范围:15-25摄氏度,湿度控制范围:30-50%。


4.系统统一由机房供电,电源为单相交流220V,50HZ,系统采用一点接地方式,要求接地母线采用铜质线。单独接地电阻不大于1欧姆,接地线不形成接地回路,不与强电的电网零线短接或混接。


七、 工程的施工


工程的施工由我公司工程部经理带队实施全过程监督管理及与甲方的协调。施工人员进入现场必须严格遵守甲方的规章制度,特别注意禁止吸烟,以防火灾。


(一) 外部施工按照设计要求,工程除控制室之外的外线施工内容包括:


1. 网线、电源线、报警线等管线穿线工作。


2. 室内吊杆安装和室内解码器及云台、防护罩的安装。


3. 所有安装到位的设备的接线。


(二) 中央控制室


1. 操作台的拼装和穿线的到位。


2. 设备的安装接线。


(三) 开通、调试


1.设备安装到位后,前端摄像机的位置、镜头的调整。


2.云台、防护罩的运行调试。


3.数字硬盘录像机的调试。


4.系统的调试和功能的测试。


5.系统的测试和细调。


(四) 试运行


1.人员的培训和技术交底


2.图纸的更改及挡案的整理


(五) 系统验收


1.设备验收


2.系统功能、技术性能验收


3.图纸资料、挡案的验收


八、 售后服务及人员培训


工程验收交付使用后,乙方提供线缆走向等工程的详细图纸,并对系统免费保修一年。从第二年起,我公司将有偿服务。工程完工后,我公司对操作人员进行一周免费培训,帮助用户熟悉整个系统的操作和维护,对系统的简单故障能及时准确的排除。
